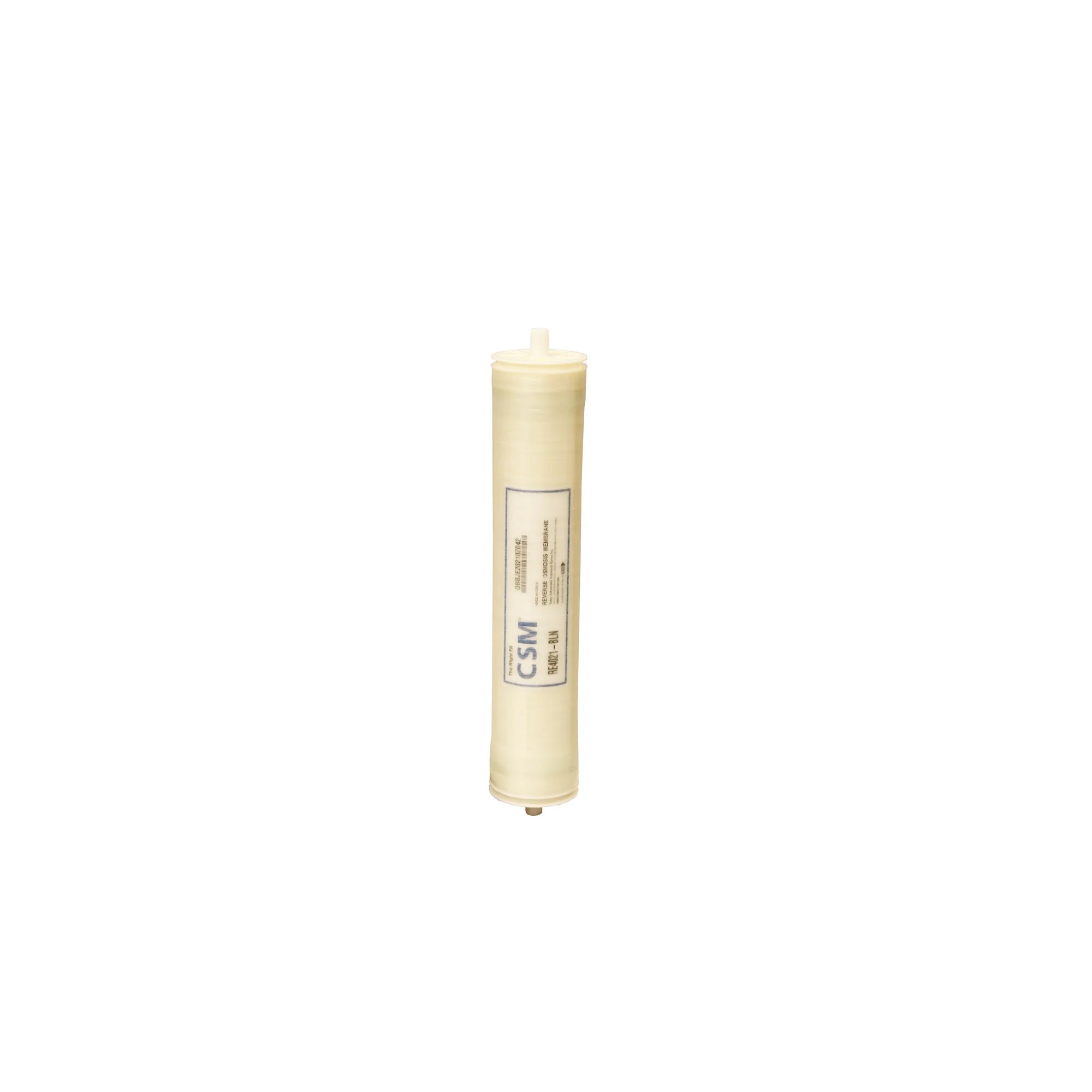

CSM RE4021-BLN RO-membran – 4 × 21 tum
4 490 kr
RE4021-BLN är ett lågtrycksmembran i kompakt 21-tumsformat – halva längden mot ett vanligt 4040-element, men samma diameter och samma tryckkärl. Två element i serie ryms därför på samma plats som ett långt, vilket är precis så vår WRO200 PLUS är byggd.
Detta ingår
Ett membranelement med kopplingsstycke (interconnector) och fyra o-ringar.
Nyckeldata
1 200 GPD
Nominellt permeatflöde, motsvarande 4,5 m³ per dygn.
99,2 %
Nominell saltavskiljning, lägst 99,0 %.
3,3 m²
Effektiv membranyta, spiralvirad tunnfilmspolyamid med FRP-hölje.
Lågtryckskonstruktionen innebär att elementet ger sin kapacitet vid lägre drifttryck än ett standardmembran. Pumpen behöver arbeta mindre, och energiåtgången per producerad kubikmeter sjunker.
Tekniska specifikationer
| Egenskap | Värde |
|---|---|
| Permeatflöde, nominellt | 1 200 GPD (4,5 m³/dygn) |
| Saltavskiljning | 99,2 % nominellt, lägst 99,0 % |
| Effektiv membranyta | 3,3 m² (35 ft²) |
| Membrantyp och material | Tunnfilmskomposit, polyamid (TFC-PA) |
| Konfiguration | Spiralvirad, FRP-inplastning |
| Längd × diameter | 533 × 99 mm (21 × 3,9 tum) |
| Permeatrörets diameter | 19,1 mm (0,75 tum) |
| Passar tryckkärl | Standard 4 tum (101,6 mm) innerdiameter |
| Max. drifttryck | 600 psi (4,14 MPa) |
| Max. tryckfall per element | 15 psi (0,10 MPa) |
| Max. tryckfall per 240-tums kärl | 60 psi (0,41 MPa) |
| Max. matningsflöde | 18 gpm (4,09 m³/h) |
| Min. koncentratflöde | 4 gpm (0,91 m³/h) |
| Max. drifttemperatur | 45 °C |
| Drifts-pH | 2,0–11,0 |
| CIP-pH (rengöring) | 1,0–13,0 |
| Max. turbiditet | 1,0 NTU |
| Max. SDI (15 min) | 5,0 |
| Max. fritt klor | < 0,1 mg/L |
Nominell prestanda är uppmätt vid 1 500 mg/L NaCl, 150 psi (1,03 MPa), 25 °C, 15 % återvinning och pH 6,5–7,0. Permeatflödet kan variera med ±25 % mellan enskilda element.
Klor förstör membranet
Polyamidmembran tål inte fritt klor. Ligger halten över 0,1 mg/L bryts membranytan ned, och skadan går inte att reparera – den syns som stigande ledningstal på permeatet och kan inte spolas bort. Klorerat vatten måste därför passera ett kolfilter före membranet.
Installation, drift och förvaring
- Hantera elementet med handskar. Höljet är av glasfiberarmerad plast och kan ge stickande fibrer i händerna.
- Före installation: förvara elementet i obruten förpackning, torrt och i rumstemperatur (7–32 °C), utan direkt solljus. Våtlagrade element innehåller 1 % natriummetabisulfit som konserveringsmedel.
- Vid uppstart: spola den första driftstimmens permeat till avlopp för att få bort konserveringsmedlet.
- Räkna med instabila värden det första dygnet. Saltavskiljningen stabiliseras normalt inom 1–48 timmars kontinuerlig drift – mät inte ledningstalet första kvarten och dra slutsatser av det.
- Under drift: förfiltrera så att SDI hålls under 5, håll turbiditeten under 1,0 NTU och undvik tryck- och flödesspikar.
- Permeattrycket måste alltid vara lika med eller lägre än matnings- och koncentrattrycket. Mottryck på permeatsidan skadar elementet och sätter garantin ur spel.
- Håll membranet fuktigt efter första vätningen. Ett element som torkat ut går inte att återställa.
Vanliga frågor
Ledningstalet är högre än väntat direkt efter bytet – är membranet fel?
Troligen inte. Ett nytt element når full saltavskiljning först efter 1 till 48 timmars kontinuerlig drift. Spola första timmens permeat till avlopp, kör systemet ett dygn och mät därefter. Ligger värdet kvar högt då är det värt att felsöka vidare.
Vad är skillnaden mot ett 4040-element?
Diametern är densamma och båda sitter i tryckkärl med 4 tums innerdiameter. Skillnaden är längden: 21 tum mot 40, vilket ger ungefär halva membranytan och halva kapaciteten per element. Två 4021 i serie tar samma plats som ett 4040 men fördelar arbetet över två steg.
Hur vet jag att membranet behöver bytas?
Följ tre värden i stället för kalendern: ledningstalet på det renade vattnet stiger, permeatflödet sjunker vid oförändrat tryck, eller tryckfallet över elementet ökar. Kallt inkommande vatten sänker flödet tillfälligt utan att membranet är sämre – jämför alltid vid ungefär samma vattentemperatur.
Kan jag köra kommunalt, klorerat vatten på membranet?
Inte direkt. Fritt klor måste ligga under 0,1 mg/L, vilket i praktiken betyder ett kolfilter före membranet. Kloret skadar polyamidytan permanent.
Passar till
RE4021-BLN sitter i WRO200 PLUS, som använder två element, och kan byggas in i andra system med standardtryckkärl på 4 tum.
Ska du byta i ett WRO200 PLUS ska båda elementen bytas vid samma tillfälle. Då är tvåpacket det du ska ha.
Osäker på vilket membran ditt system har? Mejla oss modellbeteckningen eller en bild på anläggningen, så svarar vi innan du beställer.
