16 990 kr

WATEX CMS13 – AUTOMATISK VATTENAVHÄRDARE FÖR HUSHÅLL OCH MINDRE VERKSAMHETER

WATEX CMS13 är en helautomatisk vattenavhärdare ur WATEX CMS-serien, konstruerad för hushåll och mindre tillverkningsföretag. Enheten eliminerar effektivt hårdhetsbildande kalcium- och magnesiumsalter och ger mjukt, rent vatten för dricksvatten och hushållsändamål. Systemet reducerar även järn, mangan och ammonium. Regenereringen sker automatiskt med NaCl (salt eller salttabletter), och spolvatten kan ledas till biologiska avloppsreningsverk.

Seriemans högsta kapacitet – kraftfull avhärdning för krävande flöden

WATEX CMS13 är det största och mest kapabla alternativet i CMS-serien. Med en trycktank på 13 tum, ett filtermediumsvolym på 70 liter och en kapacitet på hela 10 600 liter mellan regenereringarna levererar CMS13 höga flöden och lång drifttid mellan regenereringscyklerna. Filtret regenereras automatiskt med saltlösning baserad på faktisk vattenförbrukning, tack vare den inbyggda flödesmätaren i Clack WS1CI-styrventilen.

Styrenheten behåller alla inställningar och data även vid strömavbrott. Enheten är enkel att anpassa – parametrar som spolintervall, spoltider och reagensförbrukning kan justeras efter lokala förhållanden.

Produktbeskrivning och uppbyggnad

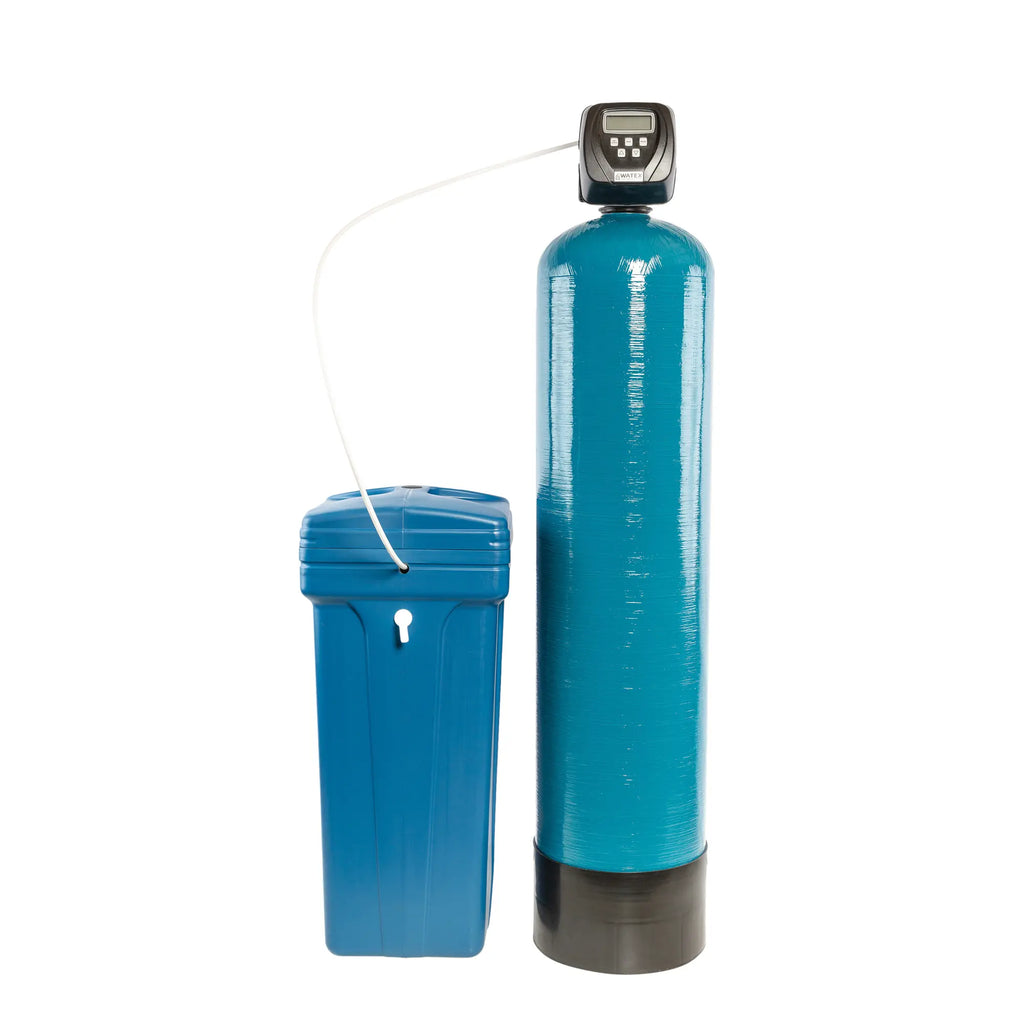

WATEX CMS13 levereras som ett komplett system bestående av tre huvudkomponenter: en trycktank med filtermedium, en automatisk styrventil och en salttank. Trycktanken är tillverkad av FRP (Fiberglass Reinforced Plastic) med en diameter på 13 tum och en volym på 110 liter, fylld med katjonbytarharts Resinex KW-8 kompletterat med kvartsand, vilket är det aktiva filtermaterialet ansvarigt för reduktion av vattenhårdhet. Styrventilen hanterar automatiska regenereringscykler, och salttanken fylls med NaCl eller salttabletter för återhämtning av hartset.

Styrventilen är av modellen Clack WS1CI och är utrustad med en inbyggd vattenflödesmätare. Tack vare flödesmätaren styrs regenereringen baserat på faktiskt förbrukad vattenmängd snarare än en fast tidscykel, vilket sparar både spolvatten och salt. Systemet kan kompletteras med en bypass-ledning för snabb driftsättning och underhåll utan avbrott i vattenförsörjningen.

Så fungerar vattenavhärdningen

Avhärdningsprocessen bygger på jonbyte. När hårt vatten passerar genom katjonbytarhart i trycktanken byts kalcium- och magnesiumjoner – de primära orsakerna till vattenhårdhet – mot natriumjoner som är bundna till hartset. Resultatet är mjukt vatten utan hårdhetsbildande salter, vilket förhindrar kalkavlagringar i rörledningar, varmvattenberedare och vitvaror och minskar förbrukningen av tvättmedel och rengöringsprodukter.

När hartsets kapacitet är uttömd initierar styrventilen automatiskt en regenereringscykel. Saltlösning från salttanken spolas igenom hartset, vilket frigör de insamlade kalcium- och magnesiumjonerna och återställer hartsets jonbyteskapacitet. Spolvattnet leds till avlopp och kan anslutas till biologiska avloppsreningsverk (WWTP). Kapaciteten mellan regenereringarna beräknas vid ett ingående hårdhetsvärde på 6,0 mg-ekv/l och uppgår till 10 600 liter per cykel.

Tekniska specifikationer – WATEX CMS13

Parameter	Enhet	WATEX CMS13
Flöde* Qnom	m³/h	1,8
Flöde** Qmax	m³/h	2,8
Maximalt flöde	m³/h	3,0
Kapacitet mellan regenereringar	liter	10 600 Beräknat vid järn 3 000 µg/l och hårdhet 6,0 mg-ekv/l (16,8 °dH)
Vattenmängd per regenerering***	liter	250
Saltförbrukning per regenerering	kg	10,5
Minsta flöde för sköljning	m³/h	0,68
Trycktankens diameter	tum / m	13" / 0,33 m
Trycktankens volym	liter	110
Filtermediumets volym	liter	70
Mått – Längd (L)	m	0,33 (0,84 inkl. salttank)
Mått – Bredd (W)	m	0,33 (0,71 inkl. salttank)
Mått – Höjd (H)	m	1,44 (1,57 inkl. ventil)
Vikt	kg	105,0
Anslutning in/ut/avlopp	tum	1" / 1" / 1"
Styrventil	—	Clack WS1CI 1"
Trycktanksmaterial	—	FRP (Fiberglass Reinforced Plastic)
Filtermedium	—	Resinex KW-8 + kvartsand 1×3 mm, 3×5 mm
Arbetstryck	bar	2–6
Elanslutning	—	220 V, 50 Hz, 1-fas
Elförbrukning	W	3 W
* Filtreringshastighet 25 BV/h Filtreringshastighet 40 BV/h * Volymen kan öka vid förändrad inkommande vattenkvalitet

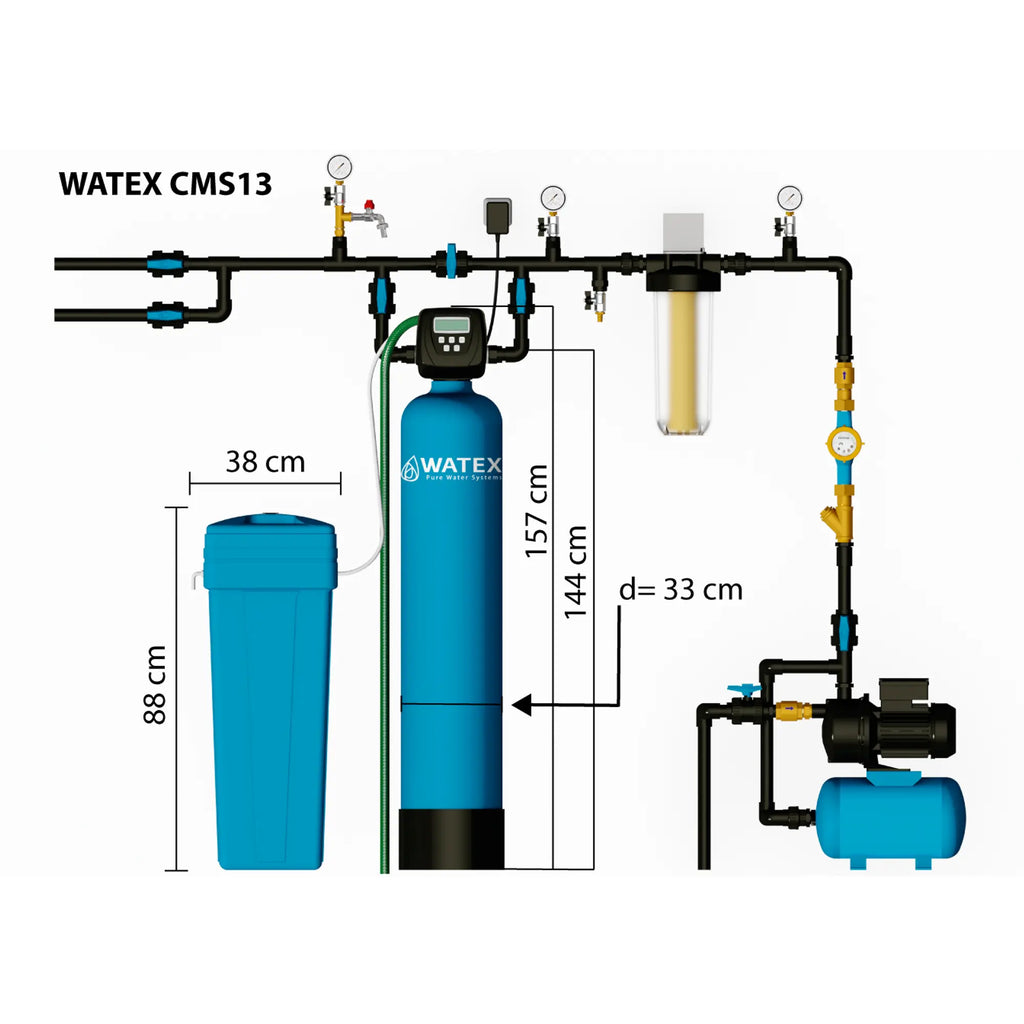

Krav för installation

WATEX CMS13 kräver anslutning till tre försörjningssystem för att fungera korrekt. Enheten behöver ett eluttag (220 V, 50 Hz) för styrenheten och styrventilens motor med en energiförbrukning på endast 3 W. Vidare krävs en avloppsanslutning för spolvatten vid regenerering, samt in- och utlopp för dricksvatten med ett arbetstryck på 2–6 bar, med ett minimum på 2,5 bar.

Enheten är lämplig för placering i fuktiga utrymmen samt i nedgrävda schakt av prefabricerade betongelement, vilket ger flexibilitet vid installation i både källare, teknikutrymmen och utomhusschakt. Det rekommenderas att installera ett mekaniskt förfilter före enheten för att säkerställa lång driftstid. Bypass-ledning rekommenderas som tillval för att möjliggöra service utan att stänga av vattenförsörjningen.

Styrventil och automatikinställningar

Systemet är utrustat med Clack WS1CI-styrventilen, en av marknadens mest beprövade ventiler inom vattenbehandlingsbranschen. Ventilen styr samtliga faser i regenereringscykeln automatiskt och kan ställas in med ett brett urval av justerbara parametrar.

Inställningsbara parametrar inkluderar spoltid, spolfrekvens och reagensförbrukning (saltmängd per regenerering). På utvalda modeller av styrenheten kan även det önskade hårdhetsvärdet för utgående vatten justeras. Flödesmätaren i ventilen räknar behandlad vattenmängd löpande och startar regenerering när inställd kapacitetsgräns nåtts, vilket ger en behovstyrd och resurssparande drift. Alla inställningar bevaras i styrenheten vid strömavbrott.

Fördelar med WATEX CMS13

Effektiv och beprövad avhärdning – skyddar rörledningar, varmvattenberedare och vitvaror mot kalkavlagringar

Seriemans högsta kapacitet – 10 600 liter mellan regenereringarna för fastigheter och verksamheter med mycket högt vattenbehov

Högsta nominella flöde i CMS-serien – Qnom 1,8 m³/h och Qmax 2,8 m³/h

Helautomatisk regenerering styrd av faktisk vattenförbrukning via inbyggd flödesmätare

Clack WS1CI-styrventil – marknadsledande och justerbar med flera driftparametrar

Sparar salt och spolvatten tack vare flödesbaserad regenereringsstyrning

Alla inställningar bevaras i styrenheten även vid strömavbrott

Vatten efter filtret är säkert för dricksvatten och hushållsändamål

Spolvatten kan ledas till biologiska avloppsreningsverk (WWTP)

Kan installeras med bypass-ledning för underhåll utan vattenavstängning

Lämplig för fuktiga utrymmen och nedgrävda schakt

Låg energiförbrukning – endast 3 W

Driftsäker konstruktion med förväntad livslängd på minst 10 år

Användningsområden

WATEX CMS13 är det mest kapacitetsstarka alternativet i CMS-serien och är särskilt lämpad för fastigheter och verksamheter med mycket högt och kontinuerligt vattenbehov. Typiska installationsmiljöer inkluderar större flerfamiljshus och gårdar med hårt brunnsvatten, industrier och lantbruk med högt och kontinuerligt processvattenflöde, stora gästhus och hotell, samt kontorsfastigheter och anläggningar där kalkproblem allvarligt påverkar rörledningar, varmvattensystem och produktionsutrustning.

Systemet kan placeras i källare, teknikrum, fuktiga utrymmen och nedgrävda schakt, vilket ger god flexibilitet för olika byggnadstyper och installationsförhållanden. Före val av utrustning rekommenderas att råvattnet analyseras kemiskt för att säkerställa att CMS13 är rätt lösning för de lokala vattenförhållandena.
