Hartstank (trycktank): Tanken i glasfiberarmerad plast (FRP) med dimensionen 10×24" rymmer 18 liter av jonbytarhartstypen RESINEX KW-8. Hartset är det aktiva filtermaterialet som via jonbyte binder och avlägsnar kalcium (Ca²⁺), magnesium (Mg²⁺), tvåvärt järn (Fe²⁺) och mangan (Mn²⁺) ur vattnet. Den bredare men lägre tankkonstruktionen ger MIDI GREY en totalhöjd på endast 80 cm, vilket gör den lämplig för utrymmen med begränsad takhöjd där de smala 108 cm-modellerna inte ryms.

Clack WS1CI-styrventil: Styrventilen monterad på trycktankens topp hanterar automatiskt alla driftcykler – filtrering och samtliga fem steg i regenereringsprocessen. Ventilhuset är tillverkat i plastlegering med kontrollpanelen placerad på framsidan och vatten- samt avloppsanslutningar på baksidan. Den inbyggda flödesmätaren på utloppssidan räknar löpande behandlad vattenmängd och styr regenereringstidpunkten baserat på faktisk förbrukning. Styrkortet lagrar alla inställningar och bevarar dem vid strömavbrott.

Salttank (brintank): Salttanken lagrar NaCl i form av salttabletter och förser hartset med saltlösning under regenereringen. Inuti tanken finns en säkerhetsflottör som förhindrar att saltvatten flödar över om injektorerna i styrventilen skulle bli igensatta. En brintbrunnsmantel håller saltet separerat från flottören och luftbackventilen för störningsfri funktion. Vattennivån i salttanken ska normalt ligga på ungefär en tredjedel av tankens höjd.

CMS CAB MIDI GREY arbetar i två driftlägen: servicedrift (filtrering) och regenerering. Under servicedrift passerar råvattnet nedåt genom hartstanken, där kalcium- och magnesiumjoner binds till hartset och byts mot natriumjoner. Det mjukade och renade vattnet förs sedan vidare till förbrukningspunkterna i fastigheten.

När hartsets kapacitet är uttömd genomför styrventilen automatiskt en fullständig regenereringscykel i fem steg:

• Första baktvättning: Snabbt uppåtflöde lossar hartsbädden och spolar ut järnpartiklar, smuts och sediment till avloppet.
• Saltintagning (brine draw): Saltlösning sugs från salttanken och passerar nedåt genom hartset. Natriumjoner ersätter insamlade hårdhetsjoner och hartsets kapacitet återställs.
• Andra baktvättning: Kvarstående saltlösning och frigjorda hårdhetsjoner spolas ut till avlopp.
• Snabbsköljning (rinse): Snabbt nedåtflöde sköljer bort resterande salt och packar hartsbädden för optimal filtreringseffektivitet.
• Saltåterfyllning (fill): Vatten fyller salttanken och löser upp nytt salt inför nästa regenereringscykel.

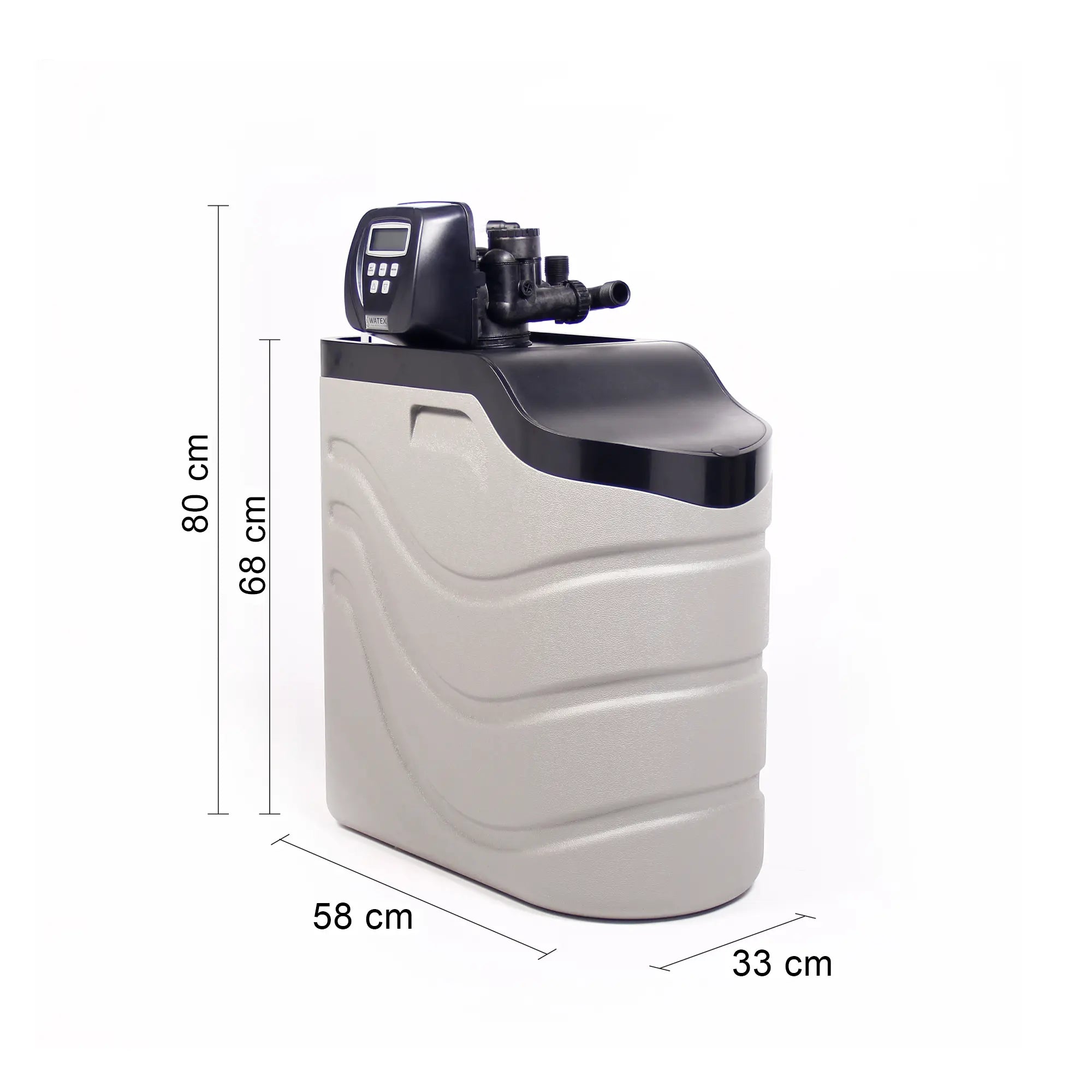

Enheten placeras på ett plant och jämnt underlag, företrädesvis i ett teknikrum med ljuddämpande egenskaper eftersom vattenflödet till avloppet kan höras under regenereringen, som normalt sker nattetid. Rumstemperaturen får inte understiga +5 °C eller överstiga +45 °C. Med en höjd på enbart 80 cm passar MIDI GREY utmärkt i utrymmen med lägre takhöjd, exempelvis under diskbänkar, i skåp eller i låga källarutrymmen.

Inkommande vatten ska hålla ett stabilt tryck inom intervallet 2,0–6,0 bar och får inte variera i kvalitet eller kvantitet med mer än 30 %. En mekanisk förfilter med minst 50 mikrons filtrationsgrad rekommenderas för att skydda hartset och förlänga systemets livslängd. Om järnhalten i inkommande vatten överstiger 2 mg/l ska ett separat järnavskiljningsfilter installeras före avhärdaren.

En bypass-ledning ska alltid installeras för att möjliggöra fortsatt vattenförsörjning under service och underhåll. Provtagningsventiler och tryckmätare rekommenderas före och efter filtret. Avloppsröret för spolvatten ska ha en minsta dimension på DN40 och aldrig anslutas direkt till avloppet – ett luftgap och en vattenlås (sifon) ska alltid finnas för att förhindra återflöde och lukt.

Elförsörjningen sker via medföljande nätadapter för 220 V / 50 Hz. Adaptern är utformad för torra utrymmen och ska placeras inom 2 meter från enheten. Adapterkabeln ansluts inuti styrventilens hölje.

Alla nyckelparametrar är normalt förinställda av servicecentret vid leveransen. Vid idrifttagning behöver installatören i regel endast ställa in aktuell tid. Styrventilen har tre knappar – SET CLOCK, NEXT och REGEN – som hanterar samtliga inställningar och funktioner.

Programmerbara parametrar inkluderar varaktigheten för varje regenereringssteg (baktvättning, saltintagning, andra baktvättning, sköljning och återfyllning), enhetens kapacitet i kubikmeter samt tidpunkten för schemalagd automatisk regenerering (standard: 02:00). Kapacitetsinställningen styr när systemet initierar nästa regenereringscykel baserat på förbrukad vattenmängd. Alla ändringar sparas automatiskt och bevaras vid strömavbrott.

Manuell regenerering kan initieras på två sätt: ett enkelt knapptryck på REGEN schemalägger regenerering vid förinställd tid, medan REGEN hålls intryckt i tre sekunder startar omedelbar regenerering. Under drift visas på displayen aktuell tid, momentant flöde i liter per minut och återstående kapacitet i kubikmeter.

CMS CAB MIDI GREY är ett effektivt system för avhärdning och reduktion av järn och mangan, men det finns viktiga begränsningar och förutsättningar att känna till.

• Systemet avlägsnar inte lukt, organiska ämnen, bakterier eller virus – enbart hårdhetsjoner, järn (Fe²⁺) och mangan (Mn²⁺).
• Vid järnhalter över 2 mg/l i inkommande vatten krävs ett separat järnavskiljningsfilter installerat före avhärdaren.
• En mekanisk förfilter med minst 50 mikrons filtrationsgrad krävs för att skydda hartset och förlänga systemets livslängd.
• Inkommande vattentryck måste ligga inom 2,0–6,0 bar och får inte variera med mer än 30 %.
• Bypass-ledning är obligatorisk och ska alltid installeras.
• Nätadaptern är avsedd för torra utrymmen – håll den på säkert avstånd från fukt och vatten.
• Glasfibertanken är känslig för mekaniska stötar – rulla eller stjälp den aldrig, och transportera den med hjälp av en vagn eller två personer.
• Blanda aldrig olika salttyper i salttanken. Bergssalt rekommenderas inte på grund av föroreningar som kan täppa till injektorn.
• Förebyggande underhåll ska utföras minst en gång per år för att garantin ska gälla.

WATEX CMS CAB MIDI GREY omfattas av 24 månaders garanti från leveransdatum. Garantin gäller fel som beror på tillverkningsdefekter under förutsättning att produkten installerats och använts enligt instruktionerna i manualen. Förebyggande underhåll ska genomföras minst en gång per år för att garantin ska förbli giltig.

Om produkten installerats av en officiell representant för SIA WATEX utförs garantiservice på plats hos kunden. Om installatören är en annan part ansvarar köparen för att transportera enheten till SIA WATEX kontor vid garantiärenden. Garantin gäller inte vid mekaniska skador, felaktig hantering, obehörig reparation, förvaring i olämpliga miljöer eller vid force majeure-händelser.

WATEX CMS CAB MIDI GREY levereras komplett med alla komponenter för installation:

• Hartstank (10×24") i FRP (glasfiberarmerad plast) fylld med 18 liter RESINEX KW-8 jonbytarharts
• Clack WS1CI-styrventil med inbyggd flödesmätare och kontrollpanel
• Salttank med säkerhetsflottör, brintbrunn och galler
• Anslutningsrör (3/8") för saltlösning
• Nätadapter (AC-adapter) för 220 V / 50 Hz

Bypass-ventil (tillval – rekommenderas starkt)
