ATLAS HYDRA RAH M - 90 micron

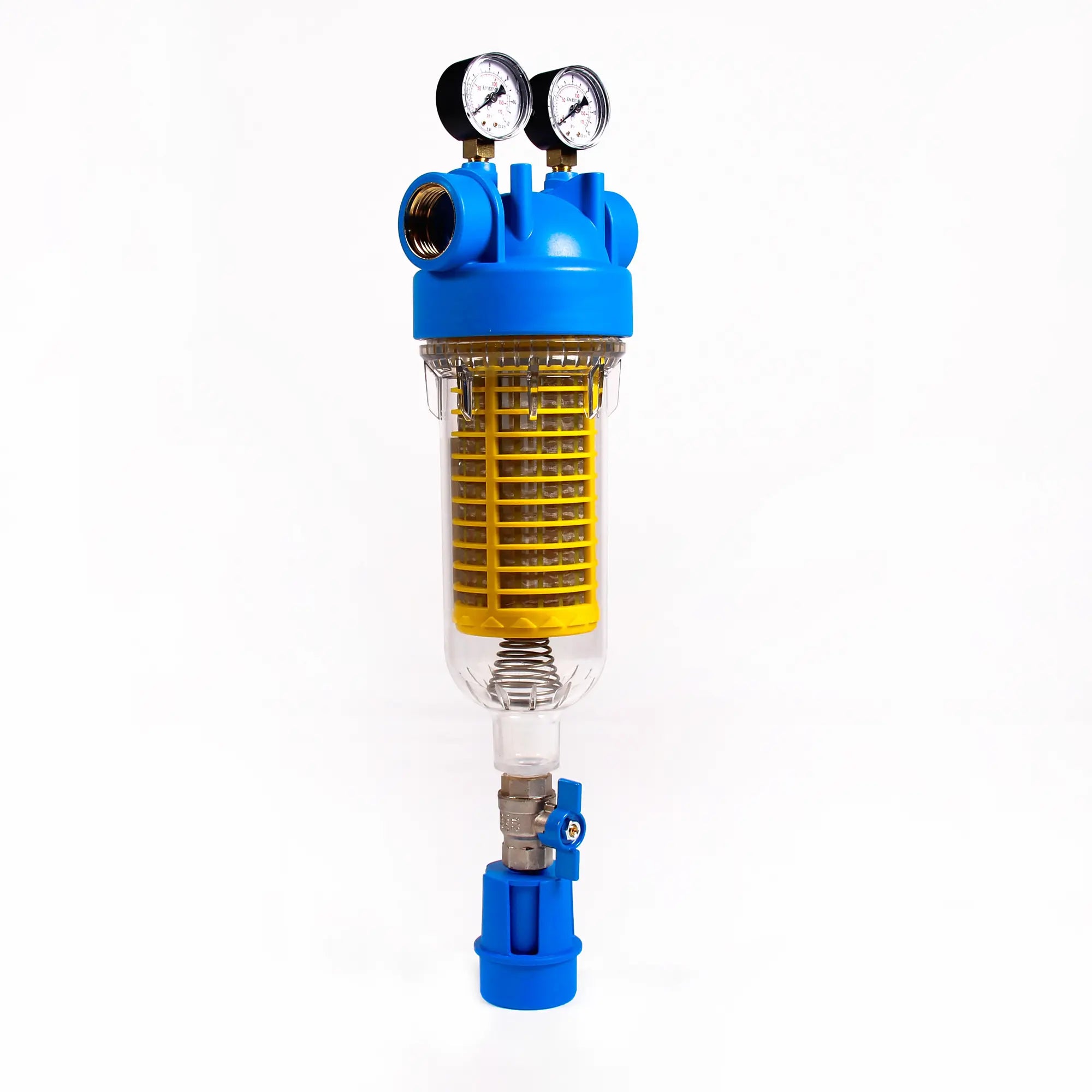

ATLAS HYDRA RAH M är ett enstegs, manuellt spolbart förfilter för installation på inkommande vattenledning, utrustat med 1" invändig anslutning och integrerade manometrar för övervakning av tryck före och efter filterhuset. Filterhuvudet är tillverkat av förstärkt polypropen, medan skålen (bägaren) är gjord av transparent PET-plast som är godkänd för kontakt med dricksvatten enligt gällande EU-krav.

Filterinsatsen av typen RAH består av en finmaskig nätcylinder i rostfritt stål AISI 316 med 90 mikrometers nominell filtreringsgrad, monterad i en bärande ram av polypropen. Tätningsmaterial utgörs av O-ringar i EPDM, och en fjäder i rostfritt stål håller patronen i korrekt läge under drift och möjliggör den karakteristiska nedåtgående rörelsen vid backspolning. I filterbotten finns en kulventil i mässing med slanganslutning, vilket underlättar kontrollerad avtappning till avlopp eller uppsamlingstank.

När råvattnet passerar genom filtret hålls partiklar som sand, rostflagor, kalkflagor och annat sediment kvar på utsidan av den rostfria nätinsatsen medan det filtrerade vattnet leds vidare till installationens distributionssystem. Vid normal drift skapar den stora filterytan låg tryckförlust, men när beläggningar byggs upp på nätet stiger tryckfallet – något som enkelt kan avläsas på manometrarna före och efter filtret.

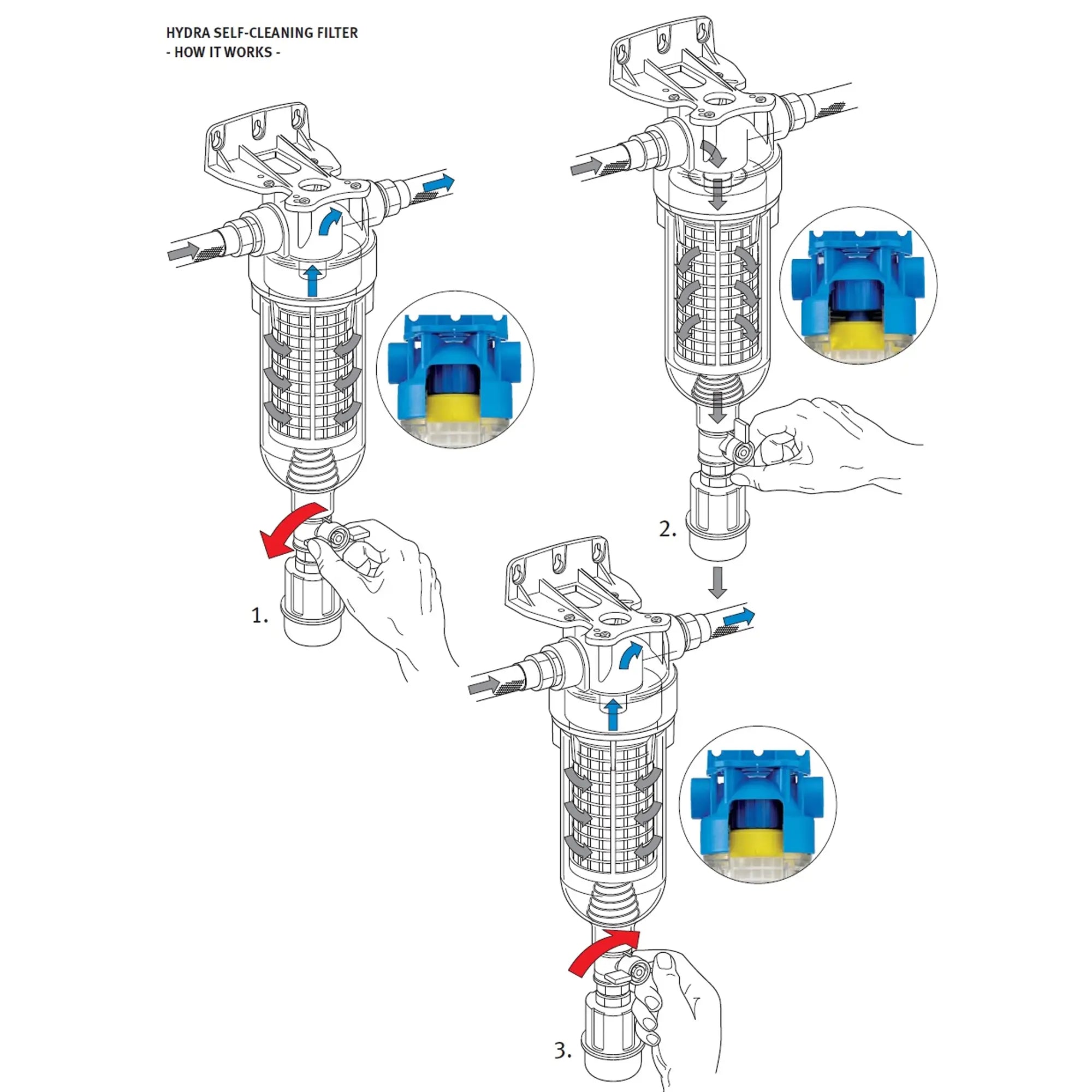

När tryckfallet når en nivå som indikerar igensättning öppnas avtappningsventilen i filterbotten, vilket orsakar en trycksänkning i behållaren. Denna tryckskillnad gör att insatsen pressas nedåt och flödet vänder från insidans centrum ut genom nätet, vilket skapar en motströms backspolning som effektivt avsköljer partiklar till avloppsutloppet. Efter 15–20 sekunders spolning stängs ventilen och filtret återgår direkt till normal drift utan behov av demontering eller patronbyte.

HYDRA RAH M installeras vanligtvis som ett första mekaniskt förfilter direkt efter vattenmätare, pump eller hydrofor, i ett frostfritt utrymme med tillgång till avloppsanslutning eller uppsamlingskärl för spolvatten. Filterhuset monteras vertikalt med avtappningsventilen nedåt, och det rekommenderas att installera avstängningsventiler före och efter filtret för att underlätta service.

Vid anslutning ska behållaren först fyllas gradvis med vatten, och den inbyggda avluftningsskruven på filterhuvudet används för att släppa ut instängd luft innan filtret tas i drift. För att kunna nyttja manometrarna optimalt bör de monteras så att de enkelt kan avläsas i normal arbetsställning. En korrekt dimensionerad spillledning krävs för att kunna ta emot backspolningsvattnet under 15–20 sekunders spolintervall.

Rengöring sker vid behov när ett ökat tryckfall observeras mellan manometrarna eller när visuell inspektion visar beläggningar på nätinsatsen. För rutinspolning öppnas endast avtappningsventilen under cirka 15–20 sekunder, varefter ventilen stängs och filtret återgår direkt till normal drift utan ytterligare åtgärder.

Om backspolning inte räcker för att återställa kapaciteten kan insatsen demonteras genom att skålen skruvas loss med medföljande nyckel, varpå nätet kan rengöras under rinnande vatten med en mjuk borste. Rostfiltret i rostfritt stål har normalt en livslängd på flera år vid korrekt användning och regelbunden skötsel, vilket minskar behovet av reservdelar och filterbyten jämfört med engångspatroner.

ATLAS HYDRA RAH M lämpar sig som mekaniskt förfilter i villor, fritidshus, lantbruk, mindre verkstäder och liknande installationer där råvatten innehåller sand, slam eller rost från brunn, ledningsnät eller gamla rörsystem. Filtret används ofta som första steg före avhärdare, järn-/manganfilter, kolfilter eller membrananläggningar för att skydda dessa mot igensättning och onödigt slitage.

Det självspolande utförandet gör filtret särskilt lämpligt i anläggningar med varierande flöden där man vill undvika täta filterbyten, exempelvis i större hushåll, mindre hyreshus, bevattningssystem, storkök och processapplikationer med krav på kontinuerlig vattenförsörjning.

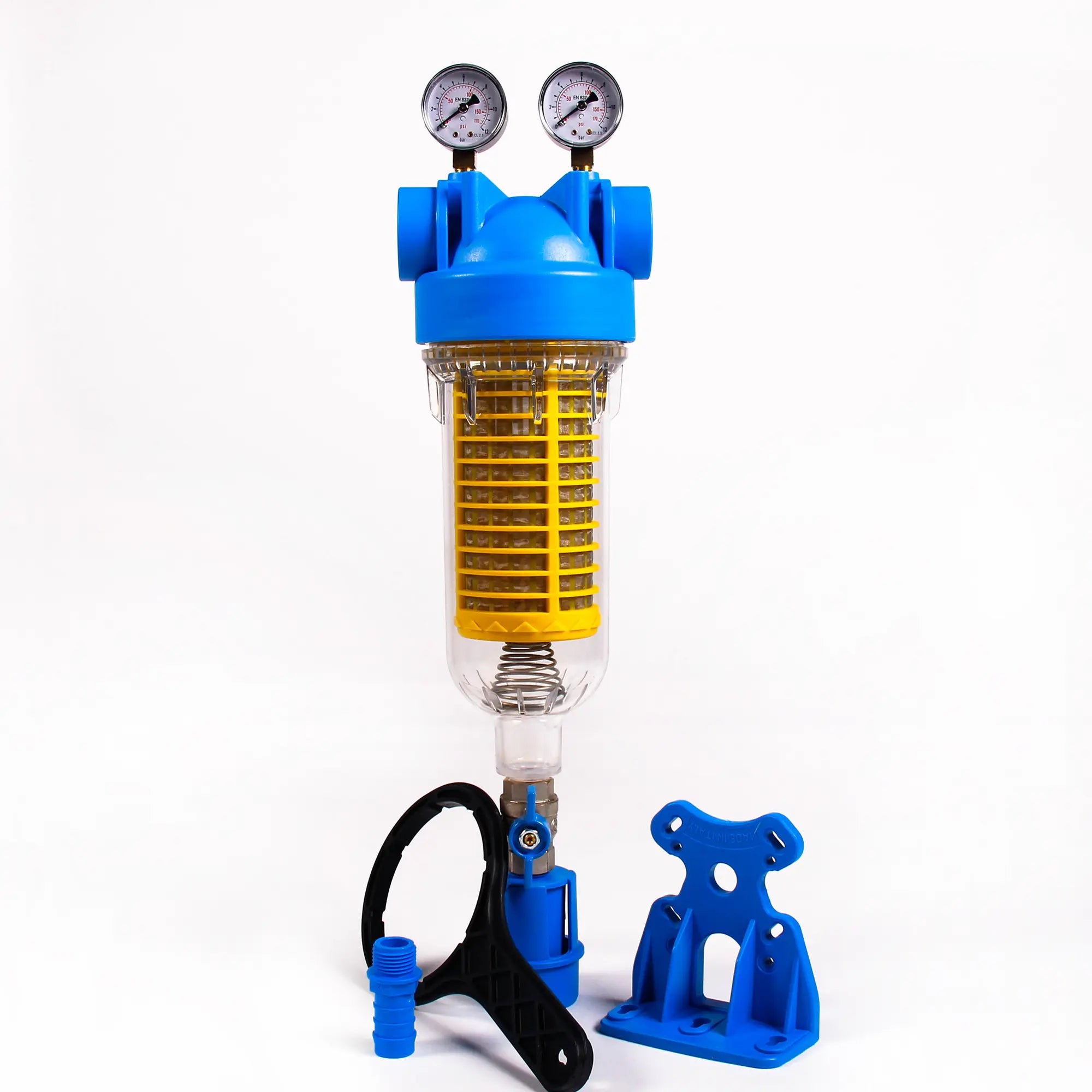

ATLAS HYDRA RAH M levereras som ett komplett filterpaket för installation på 1" ledning:

• Filterhuvud i förstärkt polypropen med 1" mässingsinlägg för in- och utgående anslutning
• Transparent filterskål i PET
• RAH filterpatron med rostfritt stålnät (90 µm) och bärande plastkropp
• Integrerade manometrar före och efter filtret (M-version)
• Mässingskulventil i filterbotten med slanganslutning för backspolning
• Plastnippel, slangstos, dräneringstratt och packningar enligt tillverkarens standardutförande

Väggfäste och specialverktyg (nyckel) för skål demontering kan ingå eller beställas som tillbehör beroende på återförsäljare, och rekommenderas för en stabil och servicevänlig installation.
